電動閘閥接線安裝視頻講解、視頻教程

[ 2023-07-21 ]

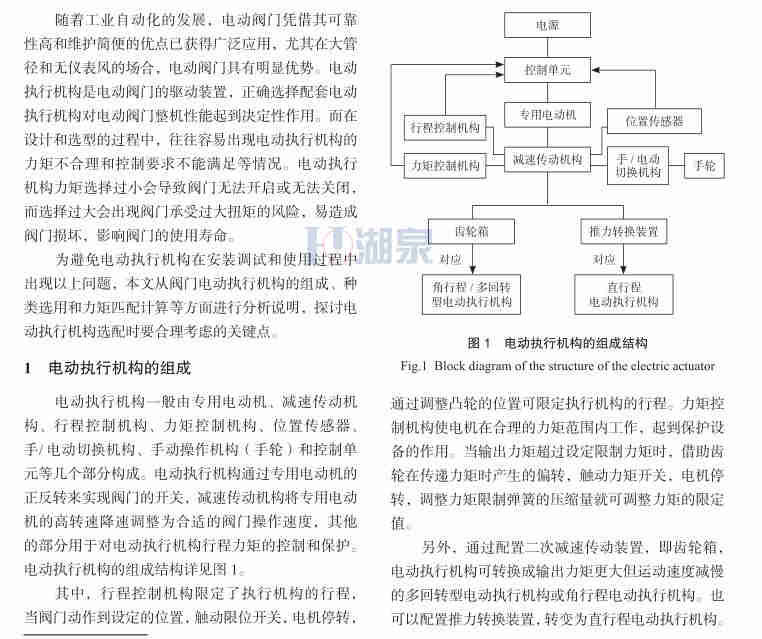

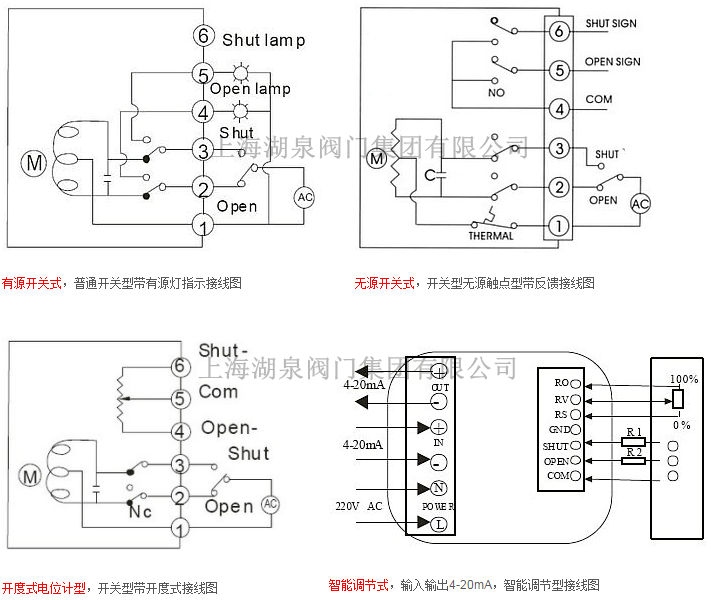

電動閘閥接線安裝視頻講解、視頻教程？執行機構接線包括電機接線和閥門接線。在接線時,我們需要將電機的兩根電線接入電動閘閥內部的電機接線端口,閥門的兩根電線接入電動閘閥內部的閥門接線端口。電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分為有源開關式、無源開關式、電位計型、防爆型、調節型等。有源開關式,普通開關...執行機構接線包括電機接線和閥門接線。在接線時,我們需要將電機的兩根電線接入電動閘閥內部的電機接線端口,閥門的兩根電線接入電動閘閥內部的閥門接線端口。電動閥接線:開與關控制3根(開1根,關1根,公共端1根),開到位與關到位3根(開到位1根,關到位1根,公共端1根),共計6根線。其中開到位與關到位為無源觸點。電動閥門接線方式是根據不同的使用要求以及現場工況不同所分類的,不同功能的電動執行器所采用的接線方式也都是不盡相同。

220V和380V電動閥接線圖的區別。不同的電動閘閥接線是不一樣的。

從發電廠輸送到市里的電力經過變壓器后就是三相四線電.你可以發現電桿上并排掛著四根電線,其中有一根是零線,術語叫中性線(N),其余三根線叫火線.兩根火線間電壓是380V,一根零線(N)與任意一根火線間電壓是220V.如果你生活在城市的大樓,你還可以看到三根火線和一根零線被合理的分配到各個單元.如果你住的那單元空調等電器設備特別的多,電力負荷過大,用電壓表測量電壓明顯比其它用電量小的單元樓電壓要低些.嚴重的造成電器不能正常啟動和運轉。
