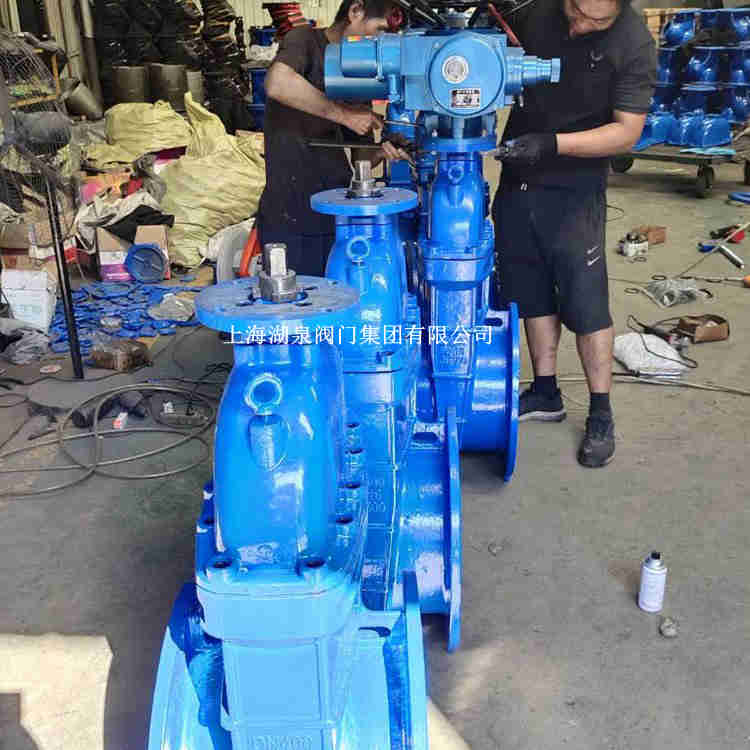

上海湖泉閥門集團有限公司電動閘閥生產廠家電動閘閥Z941Y-100I DN200:咨詢： 021-64162222 電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN16~PN25,閥體材料為球墨鑄鐵的閘閥。 產品性能參數 Z941H-16Q、Z941H-2...用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。公稱直徑 150mm 可售賣地 全國 材質 碳鋼 型號 MZ941H-16C DN150 。礦用電動閘閥 MZ941H-16C DN150礦井下專用電動閘閥 電動閘閥產品簡介: 調節型礦用防爆電動閘閥適用于易燃易爆的.場合。

 法蘭閘閥 Z941Y-64I 可售賣地 全國 用途 截止 型號 Z41Y-64I DN700 產品用途: 鉻鉬鋼閘閥適用于石油、化工、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽...適用于公稱壓力PN1.0～16.0MPa,工作溫度-29～425℃(碳鋼)及-40～200℃(不銹鋼)的名種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。注:DN700、DN800的型號為Z942型。 Z940H/Z941Y-160電動楔式閘閥主要外形和連接尺寸 公稱通徑 ...100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117 150 450 340 280 240 204 ...電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥

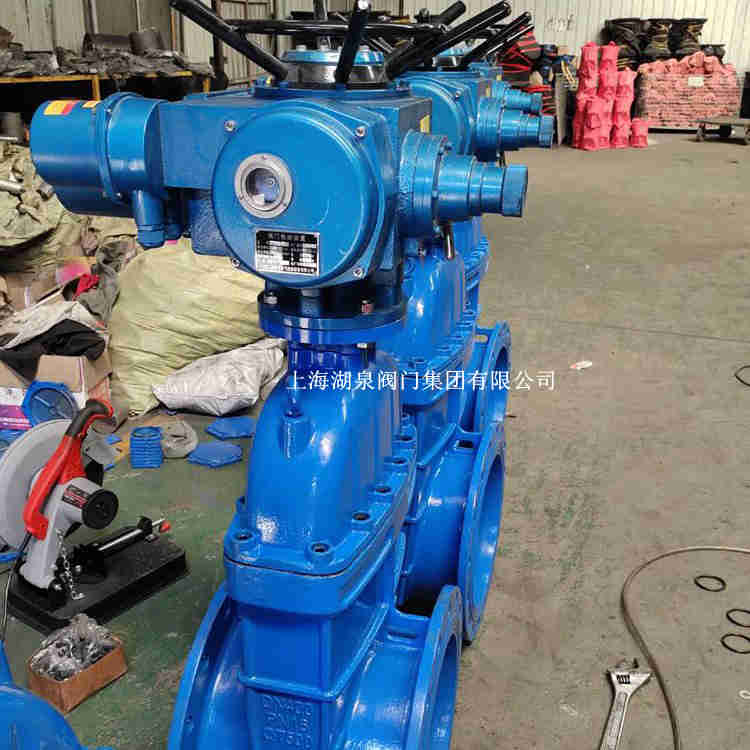

電動閘閥Z941Y-100I DN200工作原理圖，結構尺寸

公稱通徑	主要外形尺寸和連接尺寸								電動裝置	WT
	L	D	D1	D2	b	f	Z-φd	H
Z940H/Z941Y-16C Z940/Z941Y-16P Z940/Z941Y-16R Z940/Z941W-16P Z940/Z941W-16R Z940/Z941-16I
40	240	145	110	85	16	3	4-18	595	DZWl5	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZWl20	1087
600	800	840	770	718	48	5	20-41	2432	DZWl80	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845

電動閘閥Z941Y-100I DN200工作原理圖，結構尺寸

50	250	195	145	112	88	28	4-25	3	4	781	DZW20	78
65	280	220	170	138	110	32	8-25	3	4	830	DZW20	96
80	310	230	180	148	121	34	8-25	3	4	865	DZW30	126
100	350	265	210	172	150	38	8-30	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	12-34	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	12-41	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	12-41	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	16-48	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	16-54	4	5	2132	DZW180	994
400	950	715	620	558	474	80	16-54	4	5	2321	DZW250	1269

電動閘閥Z941Y-100I DN200工作原理圖，結構尺寸

50	300	215	165	132	88	36	8-25	3	4	905	DZW20	101
65	340	245	190	152	110	44	8-30	3	4	968	DZW20	137
80	390	260	205	168	121	46	8-30	3	4	978	DZW30	167
100	450	300	240	200	150	48	8-34	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	8-41	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	12-41	3	4.5	1394	DZW90	588
200	750	480	400	345	250	78	12-48	3	4.5	1621	DZW120	839
