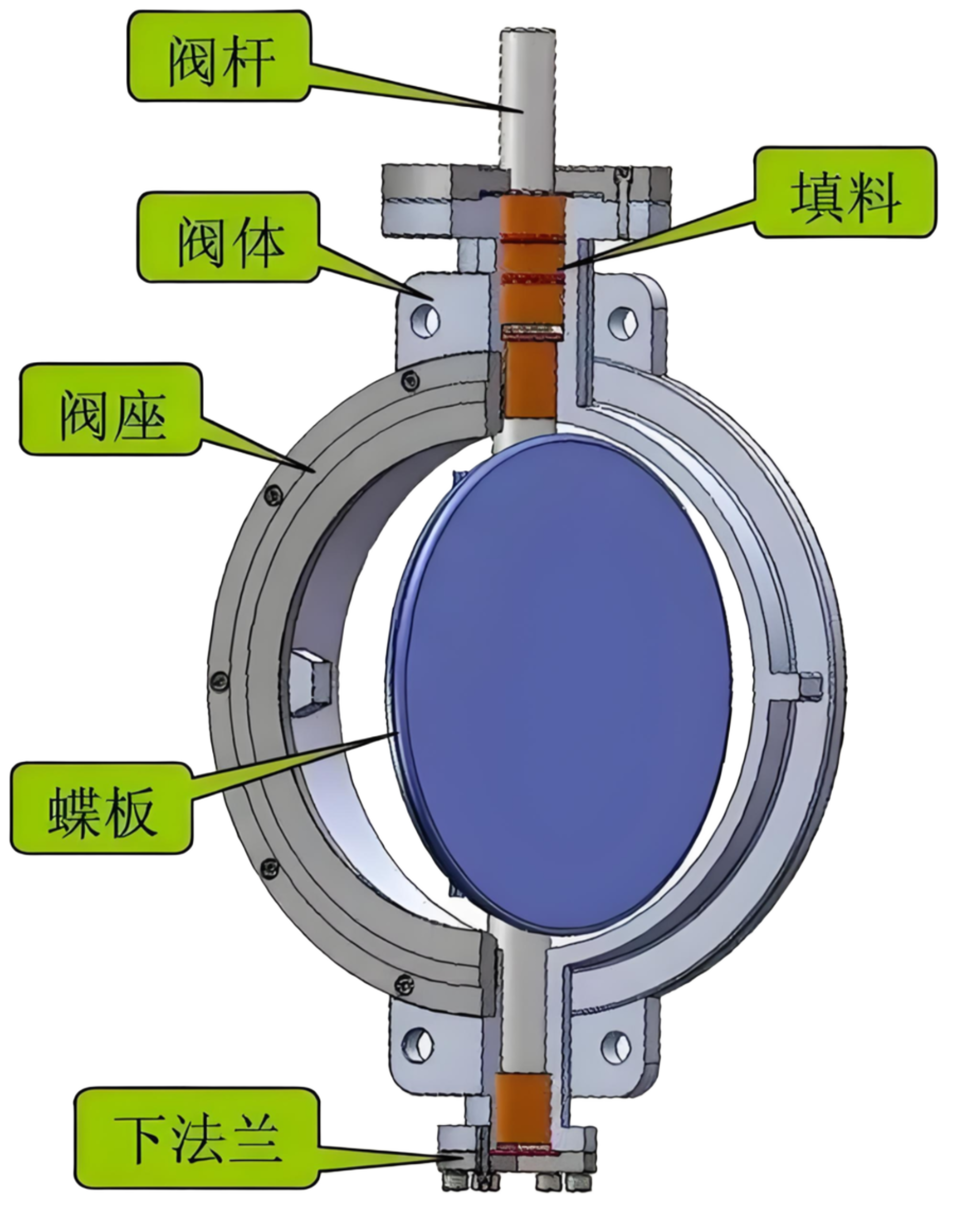

根據當前公開資料，法蘭式與對夾式 ‌DN80 蝶閥‌ 的結構尺寸及安裝技術規范如下：

類型	結構長度 L (mm)	法蘭外徑 D (mm)	螺栓孔數/直徑 (φd×z)	法蘭厚度 H (mm)	安裝參考標準
‌法蘭式蝶閥‌	‌114‌ ‌‌	‌165‌ ‌‌	‌4–18‌ ‌‌	‌約18–20‌（估算）	GB/T 12221-2005 ‌‌
‌對夾式蝶閥‌	‌49‌ ‌‌	‌160‌（典型值，參考‌‌）	‌8–18‌（常見配置）‌‌	‌無獨立法蘭‌（靠管道法蘭夾緊）	GB/T 12221-2005 ‌‌

注：法蘭式蝶閥自帶法蘭，其結構長度指兩法蘭端面距離；對夾式蝶閥無自備法蘭，通過雙頭螺栓夾裝于兩管道法蘭之間。

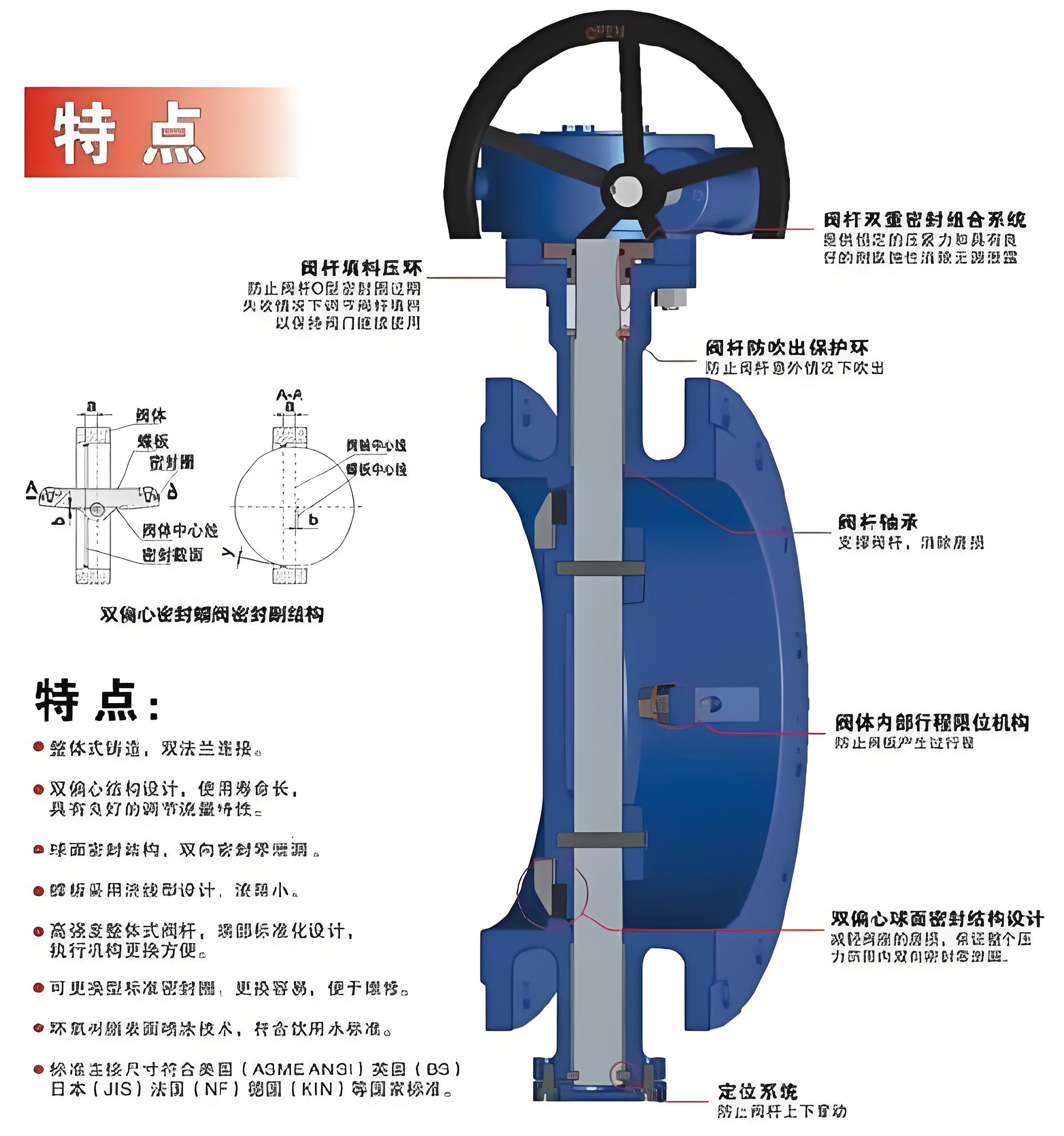

‌法蘭式蝶閥‌
- 需與管道法蘭對齊，使用螺栓連接兩端法蘭。
- 安裝時注意法蘭密封面清潔、平行，避免偏心受力。
- 適用于大口徑或高壓工況，常用于水利、石化、供熱等系統 ‌‌。

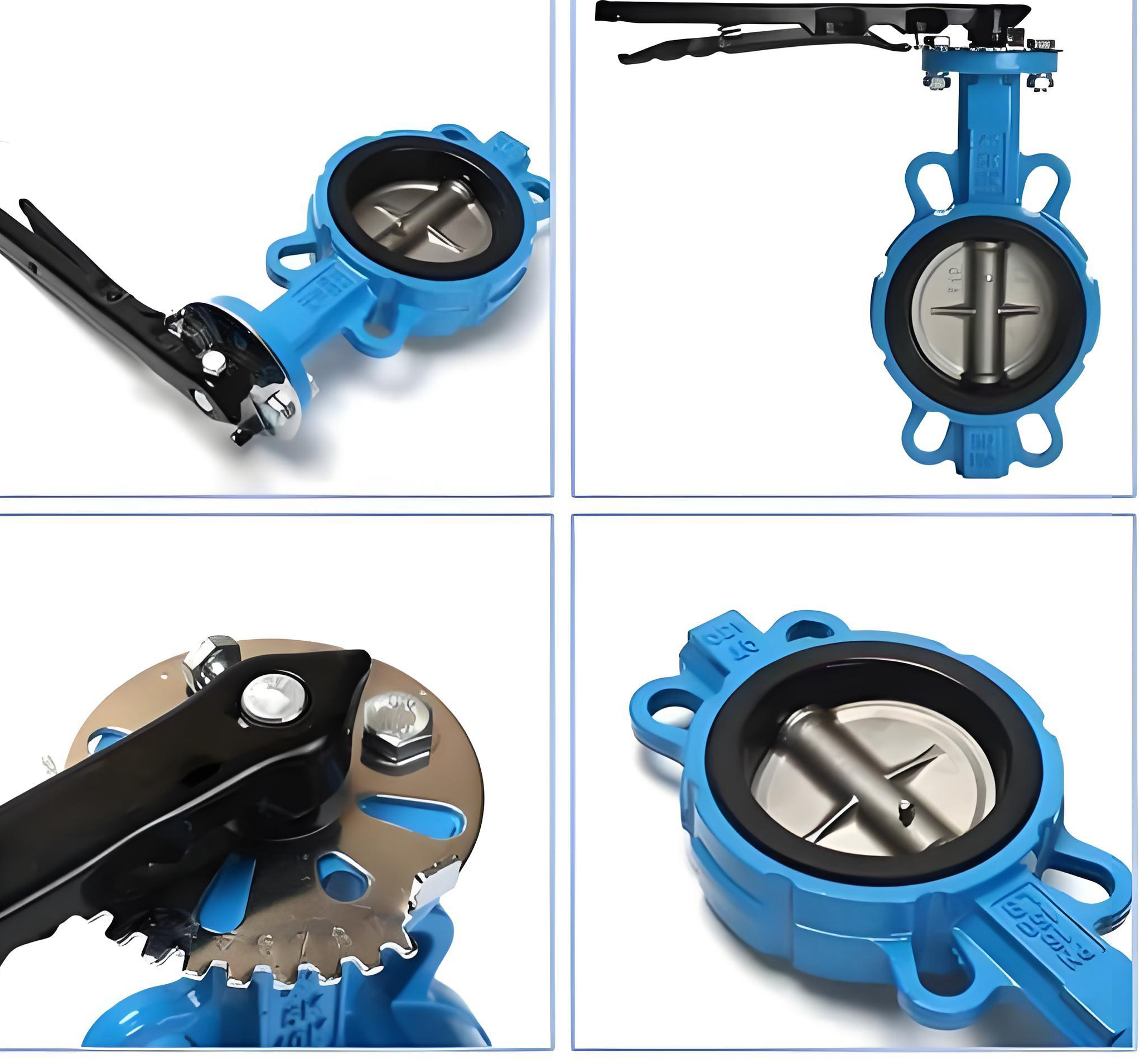

‌對夾式蝶閥‌
- 安裝時夾裝于兩管道法蘭之間，使用雙頭螺栓貫穿并緊固。
- 要求管道法蘭間距精確匹配閥門結構長度，否則易泄漏或損壞閥體。
- 結構緊湊、重量輕，適用于空間受限場合 ‌‌。
‌通用規范‌
- 執行標準：GB/T 12238-2008（蝶閥通用技術條件）‌‌。
- 壓力等級：常見 PN1.0 / PN1.6 MPa（10公斤）‌‌。
- 工作溫度：軟密封 ≤100–120℃，硬密封可達 400℃ ‌‌ 。
