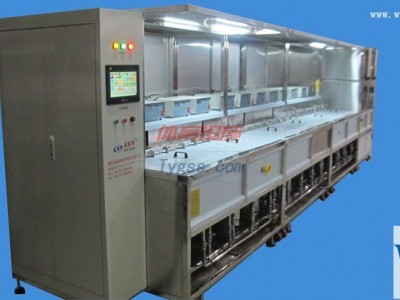

1209FHA白玻璃片自動智能式撥桿機械手超聲波清洗機

手機掃描查看

       超聲波清洗機原理：

在清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

根據白玻璃片的特殊要求（不可存有雜質、粉屑、水印、手印等）來概括清洗設備的部分配置：

一、噴淋漂洗槽結構：

1. 設市、純水入口；

2. 儲水箱150L；

3. “南方”不銹鋼噴淋泵；

4. 槽底部設排液閥；

5. 以左右兩側各一排噴淋管直接作用于工件，每排管上有不少于6個噴嘴，扇形、進水處有濾芯霧狀；由上往下噴或設置“水幕式”噴淋，二選一；

6. 安裝計時器（秒）；

7. 噴淋管可自左向右往復運動。

二、純水高頻超聲漂洗槽-預加熱箱結構：

1. SUS304厚2mm板制成，配缸蓋，外貼保溫棉厚10.0，位置高于9槽，通過手動閥調節以一定流量進入第9槽及第8槽；

2. 容積約：60L；

3. 槽內設置低不銹鋼液位控制器，液低時自動關閉循環泵并聲光報警；

4. 設手動進液口，由手動調節，配玻璃轉子流量計,流量可調節；

5. 加熱箱底部向排液方向傾斜，排水口徑為1″；

6. 加熱箱內設4支×3KW=12KW,并配手動旋鈕溫控器；

7. 加熱箱加設有玻璃顯示液位高度。

三、純水高頻超聲漂洗槽-頂部FFU：

工件加溫后，對灰塵的附著力增強，FFU形成負壓可有效減少環境對洗凈效果的影響，從而從根本上提高產品合格率。

四、慢拉脫水槽原理：

高精度表面清洗除前面需要有合理的清洗工藝和配置外，更需要良好的脫水效果。工件表面如果有任何垢點或積水點，更后都將導致鍍膜失敗。高純水高溫慢拉脫水是玻璃產品高精度清洗必不可少的工序，有效的形成均勻的熱純水膜，迅速散失表面水份，實現表面高清潔度目的，為后續干燥奠定有利基礎。

五、工件提升及橫移機構:由自動智能式機械手完成：

1. 為保證清洗工件及清洗液的潔凈，傳動機構不位于洗凈工件的上部，可避免輸送時金屬磨耗粉、潤滑油等掉落。

2. 后部傳動機構與前部溶劑清洗區域用隔板分開，防止后部傳動粉塵進入前部。

六、總結：

深圳威固特VGT-1209FHA自動智能式機械手超聲波清洗機對白玻璃片的清洗用到純水清洗、漂洗及超聲波鼓泡與噴淋的清洗，隨后的慢拉脫水、熱風烘干的一套完整的清洗步驟?？梢哉f能作為白玻璃片、光學行業廠家中任何產品清洗考慮范圍內之一的一套超聲波清洗設備。
