產品名稱：Z941H-16C DN250 智能調節型鑄鋼電動法蘭閘閥[ 2026-03-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

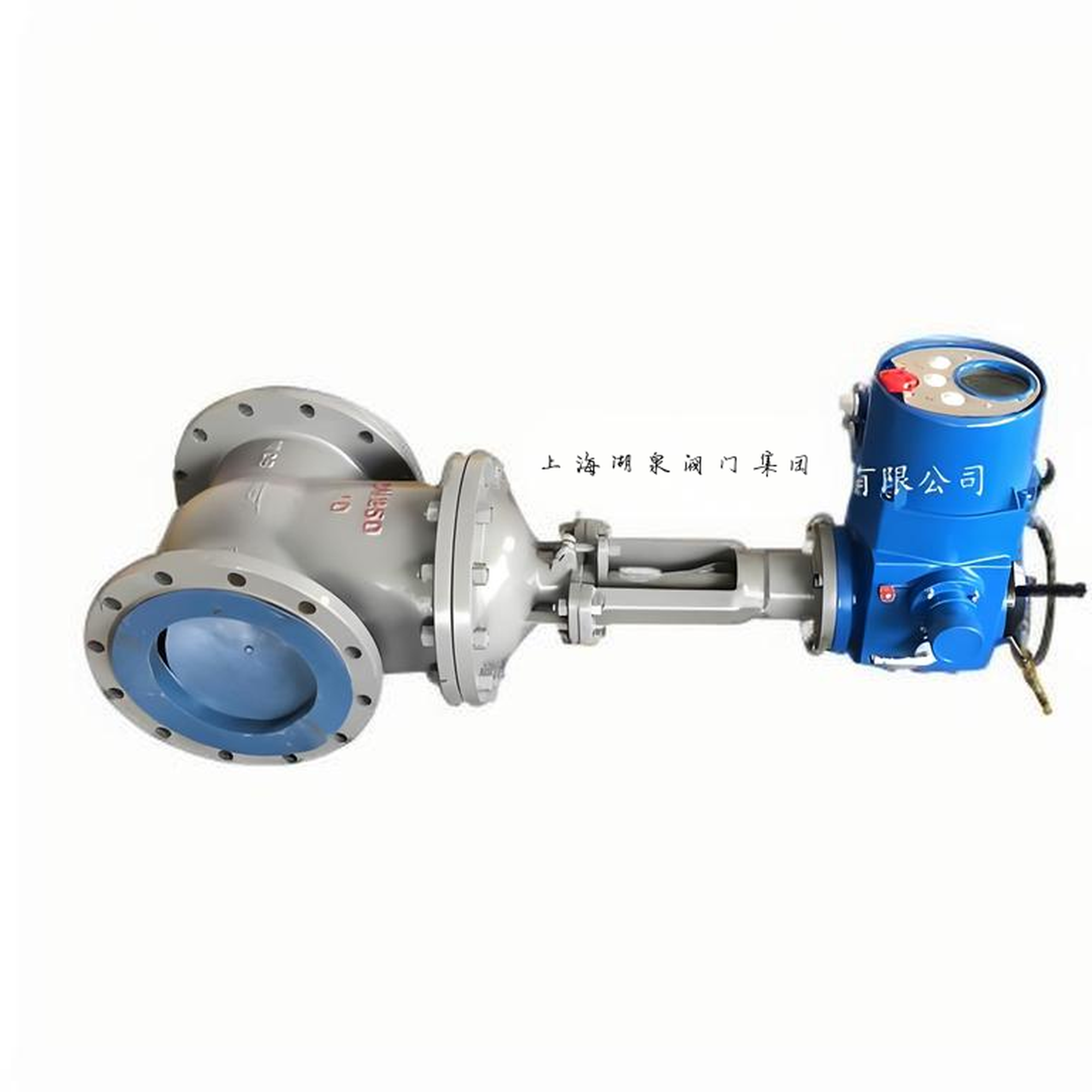

Z941H-16C DN250 智能調節型鑄鋼電動法蘭閘閥是一種用于高中壓管路系統截?cái)嗷蚪油ń橘|(zhì)的關鍵工業閥門。該閥門由鑄鋼閥體與智能一體化調節型電動執行器組成，通過法蘭連接，公稱通徑為250毫米，公稱壓力為16公斤（PN16）。‌
產品結構與工作原理
該閥門為楔式閘閥，其關閉件（閘板）沿通路中心線垂直方向移動，實現全開或全關功能，主要用于切斷而非調節或節流。‌ 閥體材質通常為鑄鋼（如WCB），密封面材質為合金鋼。‌閥門采用壓力自緊式密封或閥體與閥蓋間的墊片密封結構，確保安全可靠。‌閥瓣采用雙閘板中間帶萬向頂?shù)慕Y(jié)構，能自動調整閥瓣與閥座密封面的吻合度，保證密封性能并便于維修。‌
核心性能與特點
- ‌優異的密封性與耐用性‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金通過等離子噴焊工藝制成，或堆焊司太立鈷基硬質合金，具有高硬度、耐磨、耐高溫、抗擦傷的特性，使用壽命長。‌閥桿采用滲氮鋼并經表面氮化處理，抗腐蝕、抗擦傷。‌
- ‌智能調節型電動控制‌：配套的電動執行器配有轉矩控制機構、現場操作機構及手電動切換機構。除就地操作外，支持遠程控制、PLC控制以及4~20mA電流輸入輸出的智能控制，實現精確的閥位管理。‌
- ‌廣泛的適用性‌：適用于公稱壓力PN1.6～16.0MPa，工作溫度范圍-29℃至550℃（根據閥體材質不同有所差異）的工況。‌2 適用介質包括水、蒸汽、油品、酸、堿、氨、尿素及含硫天然氣等。‌ 閥門可安裝在管道的任何位置。‌
- ‌便捷的操作與安裝‌：中大口徑閥門設置推力軸承以減小摩擦阻力，并配有撞擊手動機構，啟閉輕松。‌2 初次安裝調試時，需手動將閥門開啟至約一半位置，以防電機相序接反造成損壞。‌
技術規格與標準
- ‌公稱通徑‌：DN250。‌
- ‌公稱壓力‌：PN16（16公斤）。
- ‌連接方式‌：法蘭連接。‌
- ‌驅動方式‌：電動（多回轉式執行器）。‌
- ‌控制類型‌：智能調節型。‌
- ‌設計制造標準‌：遵循GB/T 12234等國家標準。‌
- ‌主要性能試驗壓力‌（以PN16為例）：殼體強度試驗壓力為24.0MPa，密封試驗壓力為17.6MPa。‌
應用領域
該閥門廣泛應用于石油、化工、電力（水力及火力電站）等工業領域的管路系統，用于截?cái)嗷蚪油ǜ黝惤橘|(zhì)。‌ 在煤礦井下等危險環境使用時，需選用具備相應防爆認證的型號。‌

安裝與調試注意事項
為確保設備安全，初次通電調試前必須手動將閥門開啟至約50%開度。調試過程包括接通電源后，通過調節“調零”、“4mA”、“20mA”等電位器校準位置反饋信號，并調整“靈敏度”電位器以平衡定位精度與穩定性。‌
